Daćemo vam primer kako se povezuje razvodna tabla sa osiguračima za stanogradnju.

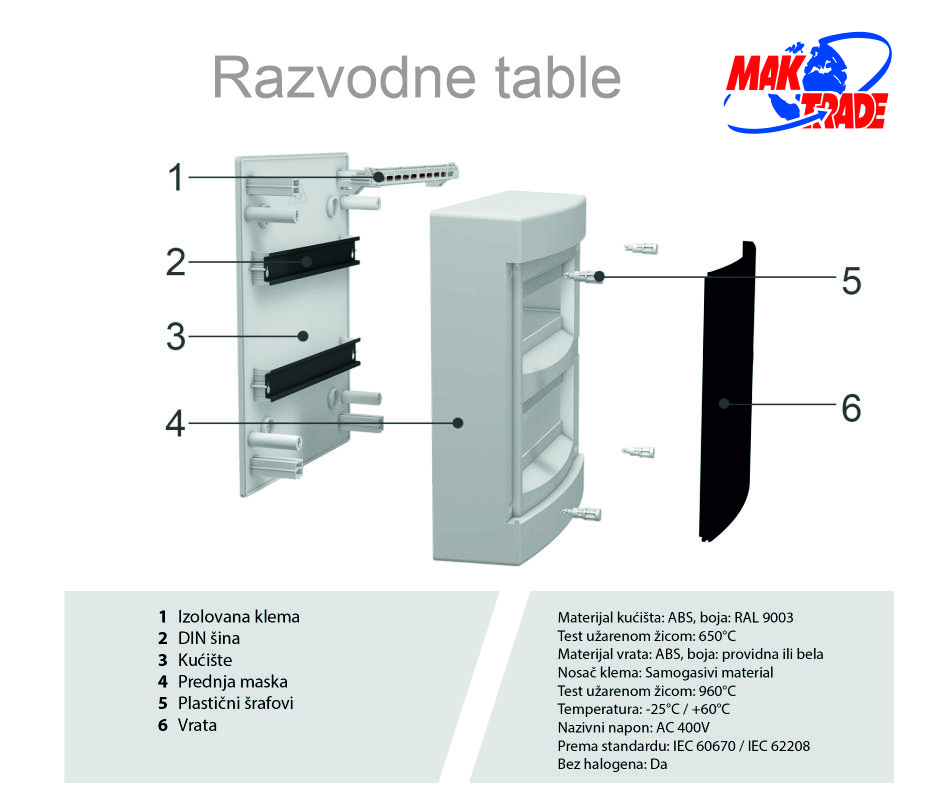

Razvodne table mogu biti ugradne ili nadgradne u jedan, dva ili tri reda. Izabrali smo za primer,
nazidnu razvodnu tablu. Obavezna oprema za razvodnu tablu je sabirnica za uzemljenje i
sabirnica za „nulu“ i maska za pokrivanje neiskorišćenog prostora.
Automatski osigurači i FID sklopka
Automatski prekidači su osnovni zaštitni elementi. Kod njih je bitna nominalna struja pri kojoj
on treba da prekine strujno kolo. Oni štite instalacije i uređaje od prekomerne struje. Automatski osigurači
oznake B isključuje kada je nominalna struja prekoračena 5 puta a osigurači krive C će isključiti tek pri
desetostruko većoj struji od nominalne.
Prekidna moć automatskih osigurača za stanogradnju je 6 kA.
Pogodni su za industrijske i poslovne objekte.
Acti 9 K60N nazivne struje In od 2A do 40A i prekidne moći Icu 6kA.
Ugradićemo FID sklopku Acti 9 dvopolne i četvoropolne. To je zaštitni uređaj diferencijalne
struje.Njen zadatak je da štiti ljude od opasnog napona dodira. U kupatilu treba ugraditi
FID sklopku osetljivosti 30 mA. Mi ćemo koristiti za ceo stambeni prostor jednu fidovu
sklopku osetljivosti 30mA.
Montaža i šemiranje razvodne table
Sa fidove sklopke pomoću trofaznog češlja vodimo na automatske osigurače. Putem češlja smo
odmah izvršili napajanje svih automatskih osigurača. Nulti provodnik izvodimo iz fidove sklopke i
vežemo ga na sabirnicu za nulu. Provodnik za uzemljenje vežemo na sabirnicu za uzemljenje.
Napajanje potrošača vršimo direktno na izlaze automatskih potročaša.
Skinućemo gornji deo table kako bismo lakše doveli provodnike za spajanje. Složićemo zaštitne
elemente na DIN šinu. Češljastu sabirnicu ćemo prilagoditi broju automatskih osigurača i zategnuti ih
na donji deo osigurača. Provodnicima ćemo izvršiti napajanje. Stavićemo hilzne na krajeve
blankiranih licnastih provodnika.
Zatim ćemo instalirati sabirnice za uzemljenje i „nulu“ na gornjem i donjem delu table. Sa izlaza
fidove sklopke nulta tačka dovešćemo na sabirnicu za „nulu“. Zatim ćemo dotegnuti češljeve sabirnice.
Napojni kabl treba ostaviti dužine razvodne table i plus još pola toliko. Tri fazna provodnika i nulti provodnik
ćemo spojiti sa fid sklopkom. Provodnik za uzemljenje spajamo na sabirnicu za uzemljenje.
U ovoj fazi smo povezali napojni provodnik sa fid sklopkom i izlaz napojnog kabla sa osigurača prema
jednom strujnom krugu za osvetljenje.
Unimerom ćemo proveriti da li ima kratkog spoja između faza. Nijedna faza ne sme da bude međusobno
u kontaktu. Možemo sada da zatvorimo razvodnu tablu i priključimo je na napajanje.
Testiramo fidovu sklopku. Uključimo je i tasterom vršimo proveru. Treba da vam izbaci taster.
Testiramo razvodnu tablu na kratak spoj. Uključujemo fid sklopku i jedan automatski osigurač. Pravimo
kratak spoj između faze i nule. Automatski prekidač treba da isključi struju kratkog spoja a fidova sklopka
treba da ostane uključena.
